   근거리 광학 영상전송장치 LT-025 세트
  글쓴이 : 툴마켓      날짜 : 11-02-07 05:20      조회 : 1792

근거리 광 영상전송장치  송 수 신기 세트입니다.

송신기 LT-025-T ,  수신기 LT-025-R  , 아답터 구성입니다.


   LT-025-T/R 무선 영상 송수신기는

 적외선 광을 이용해 NTSC 비디오 신호를 전달하는 장치로
 무선 광 전송이라  케이블 설치등이 필요하지 않습니다.
 전송 거리는 약25m 입니다.
 기존의 전파를 이용한  영상 송수신장비와 달리 전파의 간섭,혼선 회절의 우려가 없습니다.
 전자기파가 강한곳, 전파 보안이 필요한 곳 등의 은닉성 영상전송이 가능하고
 870nm 파장의 적외선을 사용해 눈에 보이지 않습니다.
 소형 사이즈로 설치가 쉽고 저전력을 사용합니다.
 통신은 송수신기를 서로 마주보게 하는 것만으로 영상 전송이 가능합니다.
 유리를 통과해 광이 전송되므로 기밀상태, 진공상태,보온환경 등 상태를 유지할수 있습니다.
 본체의 LED레벨 표시로 조정이 용이합니다.



테스트는 칼라바 신호를 송신하고 다시 수신해 체크 했는데 크로마 변동도 없고 양호한 영상을 전송확인 했습니다.
광을 이용하기 때문에 전파의 혼신이나 간섭, 반사등에 의한 악영향도 거의 없고 건물의 유리창이 있어도 광이 통과해
쉬운 전송이 가능합니다.  강한 자장이나 전파환경상황을 멀리서 모니터 할 수 있습니다.
일반 CCTV 카메라용 마운터에 설치되고 수신기의 레벨을 통해 방향을 정확히 세팅하며 설치할 수 있습니다.









단거리 전송



 카메라 정도의 소형의 케이스를 채용해, 삼각대에 고정하고 쌍방을 서로 마주보게 하는 것만으로 영상 전송을 실시하는 것이 가능합니다.
 통신 거리는 약25m로 영상 신호만 통신 가능합니다. 본체의LED레벨 표시로 조정도 용이하게 할 수 있습니다.
 인터페이스는 비디오(NTSC)입출력이 되고 있습니다.  대부분의 모니터 VTR에 직접 연결하여 사용됩니다.

사양
파장 870nm
전송 거리 1m~25m
전원 AC아답터(DC5V)
치수 50(W)x50(H)x145(D)
중량 550g이하



수신장치:LT-025-R
송신 장치:LT-025-T

실사진입니다.

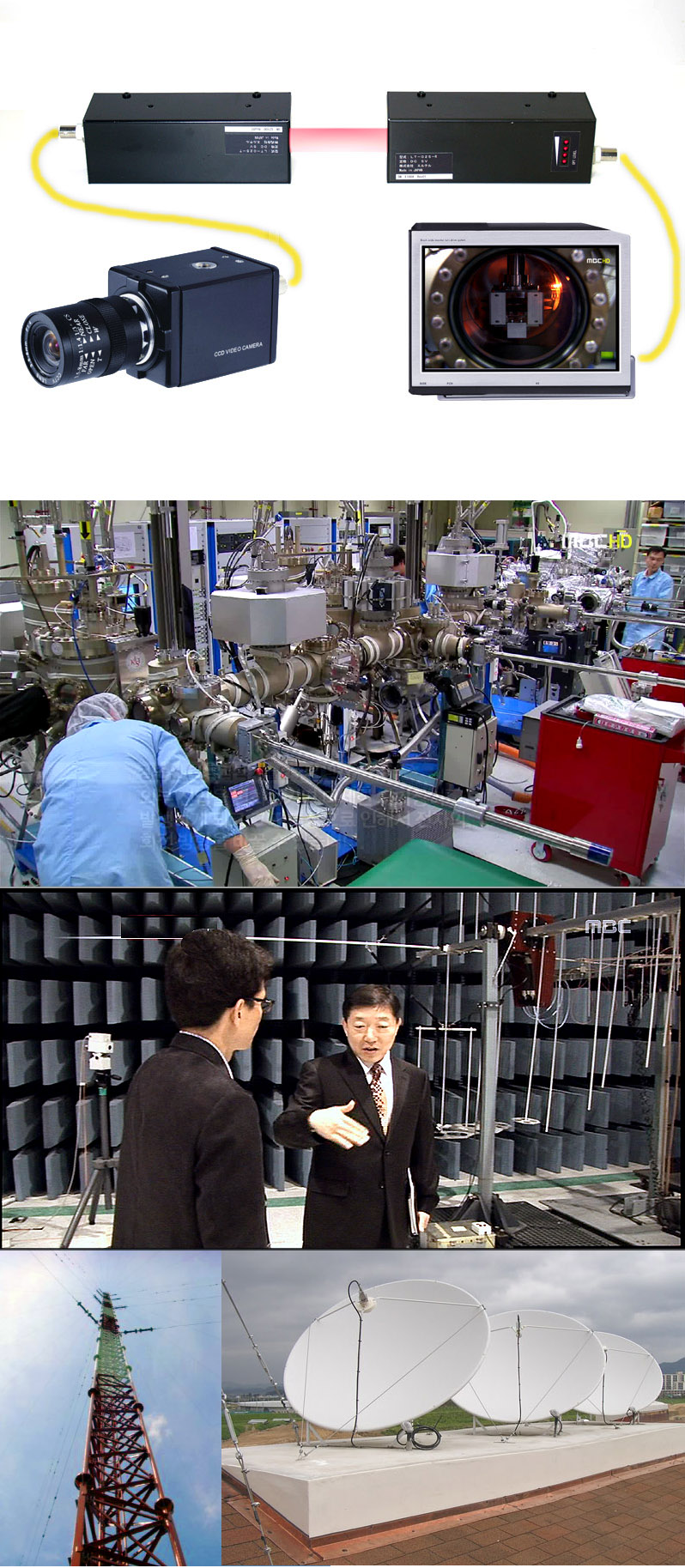

응용예)




아래 확대사진
