   Polytec NLV-2500 LDV 레이저 도플러 진동계
  글쓴이 : 스코프코리아      날짜 : 16-03-06 15:28      조회 : 1663
   http://www.polytec.com/jp/%E8%A3%BD%E5%93%81%E7%B4%B9%E4%BB%8B/%E3%83%… (367)

Polytec NLV-2500 도플러 레이저 진동계 입니다.

NLV-2500은 폴리텍의 고속 컴팩트 타입 레이저 도플러 진동계

뛰어난 직선성
최대 주파수 3.2MHz
최고 속도 초속 10m/s의 측정을 실현한
소형 컴팩트 타입
DC부터 계측. 최소 분해능 15pm
레이저와 동축의 CCD카메라를 설치해 마이크로한 영상으로 정확한 위치를 조준 조정
가변 초점 조절로 측정 거리를 자유롭게 설정
감도가 높은 폴리텍의 필터로 고품질의 데이터 수집이 가능


유연한 진동 측정

센서와 컨트롤러가 일체가 된 NLV-2500의 장점은 콤팩트와 측정의 유연성의 양립에 있습니다.

진동하는 물체의 표면 진동을 최대 주파수 3.2 MHz 최대 속도 10 m / s로 높은 정밀도 저잡음 측정합니다.

내장형 비디오 카메라와 초음파 적분기 현미경 대물 렌즈 등의 다양한 옵션을 사용할 수 NLV-2500은 마이크로 디바이스의 연구 개발에서 부품 등의 품질 관리까지 폭 넓은 분야에서 활약하고 있습니다.

레이저 스폿 직경은 1.5 μm와 매우 작기 때문에 초소형 부품도 크기에 따라 현미경 대물 렌즈없이 측정 할 수 있습니다.

반대로 뛰어난 수광 감도와 보호 등급 IP64 규격의 센서 헤드를 통해 거친 생산 환경에서의 측정에도 대응할 수 있습니다.

  • 방진 구조 (IP64 준수)의 초소형 센서 헤드
  • 정교한 전자 시스템 설계에서 뛰어난 선형성
  • 수광 감도가 높고 폭 넓은 측정 거리와 저노이즈를 실현
  • CCD 비디오 카메라 (옵션)에서 측정 대상을 그림으로 보면서 측정
  • 전용 VibSoft 데이터 수집 용 소프트웨어는 비디오 이미지와 측정 데이터를 동시에 표시
  • 미소 구조물의 측정에 최적의 현미경 대물 렌즈와 조명 장치 제공 (옵션)

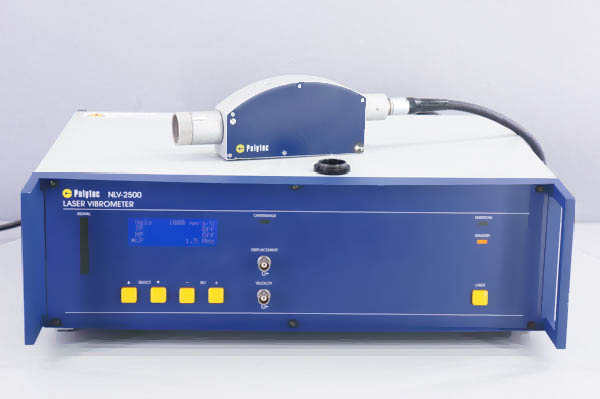

NLV-2500 소형 레이저 도플러 진동계는 19 인치 랙 대응의 케이스에 담겨 컨트롤러와 광섬유 케이블로 연결된
레이저 센서 헤드로 구성 된 올인원 시스템입니다.
  • 최대 측정 주파수 : 3.2 MHz 최대 측정 속도 : 10 m / s
  • 측정 용도에 따라 선택할 수있는 2 가지 모델 (NLV-2500-2 / NLV-2500-5)
  • 마이크로 디바이스의 연구 개발에도 부품 등의 품질 관리에 적합한 진동 센서
  • 내장형 비디오 카메라 나 현미경 대물 렌즈 등 다양한 옵션을 제공

.
